01 高純度の非晶質シリカ
塗料、コーティング用途の高性能つや消し剤として開発された高純度の非晶質シリカ微粉末です。
つや消し用シリカ
レオロシール®
FMシリーズ
About
レオロシール®
FMシリーズ について

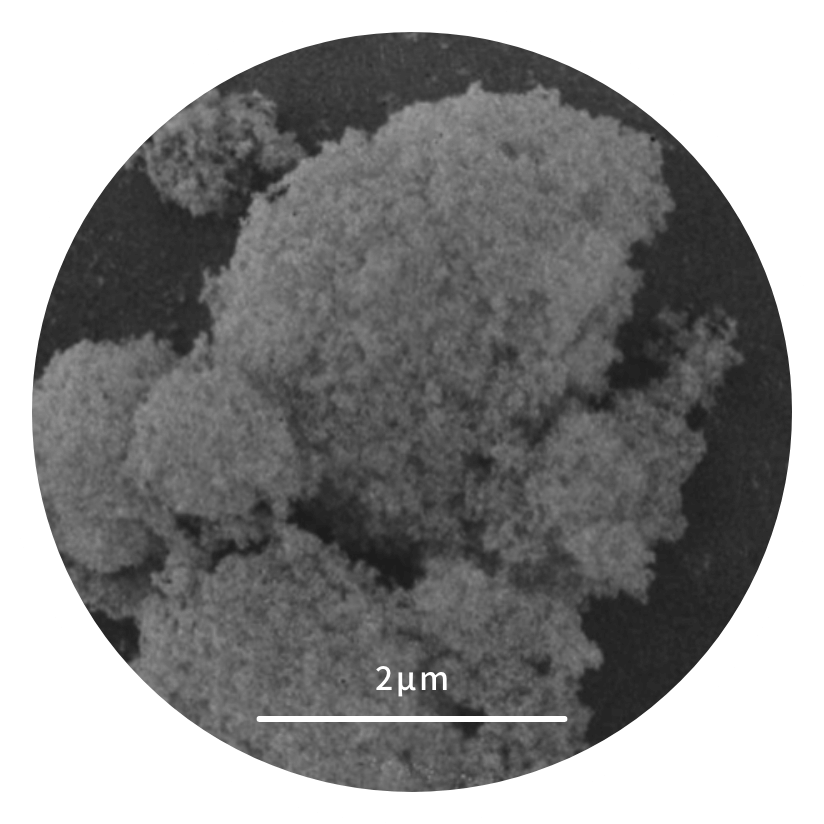

02 高度に制御された粒子径、凝集構造
高度に制御された粒子径、凝集構造を有します。
03 つや消しに優位な特徴
優れたつや消し効果、高い透明性、分散し易い等の特徴を有します。
04 様々な用途
合成皮革用塗料・木部用塗料・水性塗料・プラスチック用塗料・UV塗料等、様々な種類の塗料、コーティング用途で有効です。
用途
| 用途 | 効果 |
|---|---|
| 合成皮革用塗料 |
つや消し性、 漆黒性、滑らかで優れた手触り感 |
| 水性塗料 |
つや消し性、 透明性（ヘイズが非常に低い外観） |
| プラスチック用塗料 | つや消し性 |
| 金属用ラッカー塗料 | つや消し性 |
| UV塗料 | つや消し性 |
特徴

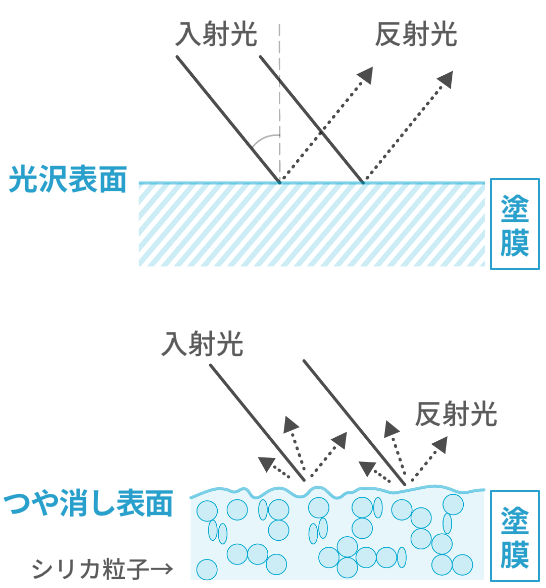

つや消し性
高度に制御された粒子径サイズにより、ウレタン、UV、アクリル系エマルション等の液状系樹脂において、コーティング表面での優れたつや消し効果を発揮します。
透明性
FMシリーズの屈折率（1.46）は、樹脂の屈折率(1.5)に非常に近いため、高い透明性を有します。
分散性

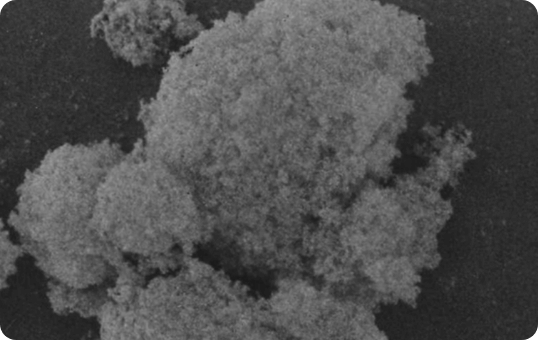

緩やかな凝集構造を有しているため、塗料中での分散性に優れています。

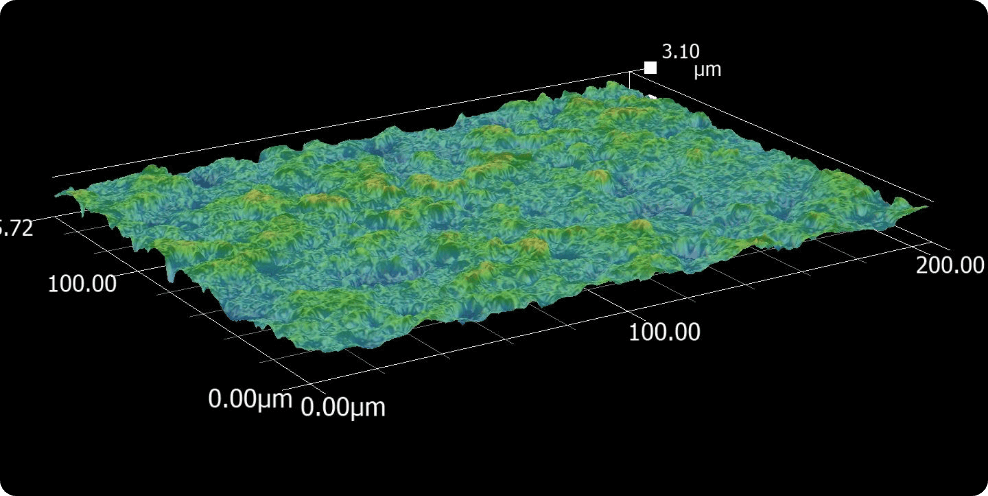

滑らかで優れた手触り感

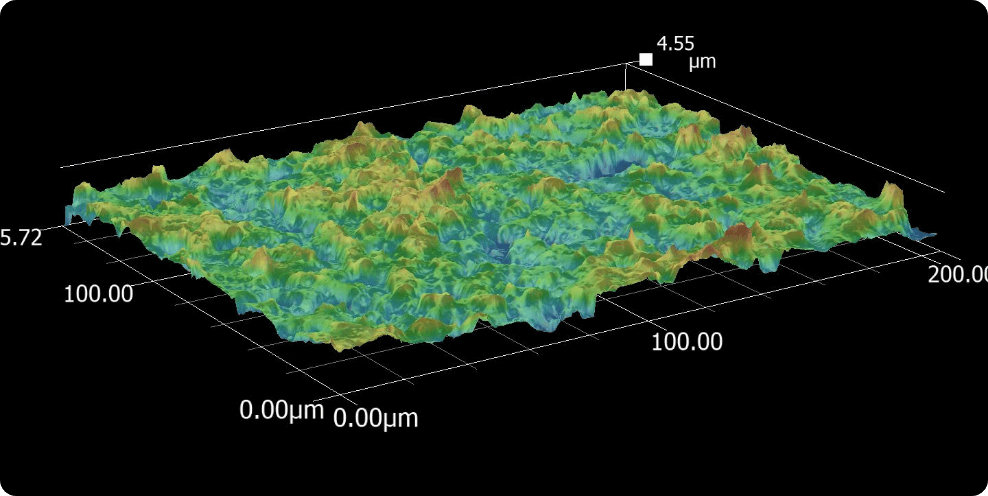

塗膜表面にきめの細かい凹凸を形成することができます。
Examples of Additives 添加例
水性ポリウレタンエマルション塗料での検証
クリヤー塗料配合
| No. | 原料 | 配合 (PHR※) | テスト配合 重量(g) | テスト分散条件 (ディスパー φ40) |
|---|---|---|---|---|
| 1 | ポリウレタン エマルション | 100 | 180 |
1500rpm (順次、添加) |
| 2 | 水 | 21.3 | 38.34 | |
| 3 | 消泡剤 | 0.1 | 0.18 | |
| 4 | 分散剤 | 0.4 | 0.72 | |
| 5 | つや消し剤 (レオロシール® FMシリーズ) | 2〜5 | 3.6〜9 | 2500rpm ×15分 |
| 6 | 造膜助剤 | 9 | 16.2 |
1500rpm (順次、添加) |
| 7 | 濡れ剤 | 3 | 5.4 | |
| 8 | シリコーン スリップ剤 | 4 | 7.2 | |
| 9 | 架橋剤 | 2.85 | 5.13 | |
| 10 | 消泡剤 | 0.6 | 1.08 | 2500rpm ×15分 |
※PHR：per hundred resin
'%20fill='url(%23linear-gradient)'/%3e%3c/svg%3e)
1.8
倍
つや消し性
試験条件
- 基材
- 黒アクリル板
- 塗装条件
- フィルム アプリケーター 4mil (100µm)
- 乾燥条件
- 100℃×20分
- ドライ膜厚
- 18µm～20µm
- FM-14
- FM-30
- 湿式シリカ
- ウレタンビーズ
FM-30は、湿式シリカと同等のつや消し効果があります。
FM-14及び、FM-30は、ウレタンビーズに比べて優れたつや消し効果があります。
透明性
試験条件
- 基材
- 透明ガラス板
- 塗装条件
- フィルム アプリケーター 4mil (100µm)
- 乾燥条件
- 100℃×20分
- ドライ膜厚
- 18µm～20µm
- FM-14
- FM-30
- 湿式シリカ
- ウレタンビーズ
FM-14及び、FM-30は、湿式シリカに比べて優れた透明性を有します。
特に、FM-14は、透明性に優れます。
つや消し性・透明性
- FM-14
- FM-30
- 湿式シリカ
- ウレタンビーズ
FM-14：微粒子タイプ（特に、透明性、漆黒性、手触り感に優れます）
FM-30：中粒子タイプ（特に、つや消し性に優れます）
塗膜外観写真の比較

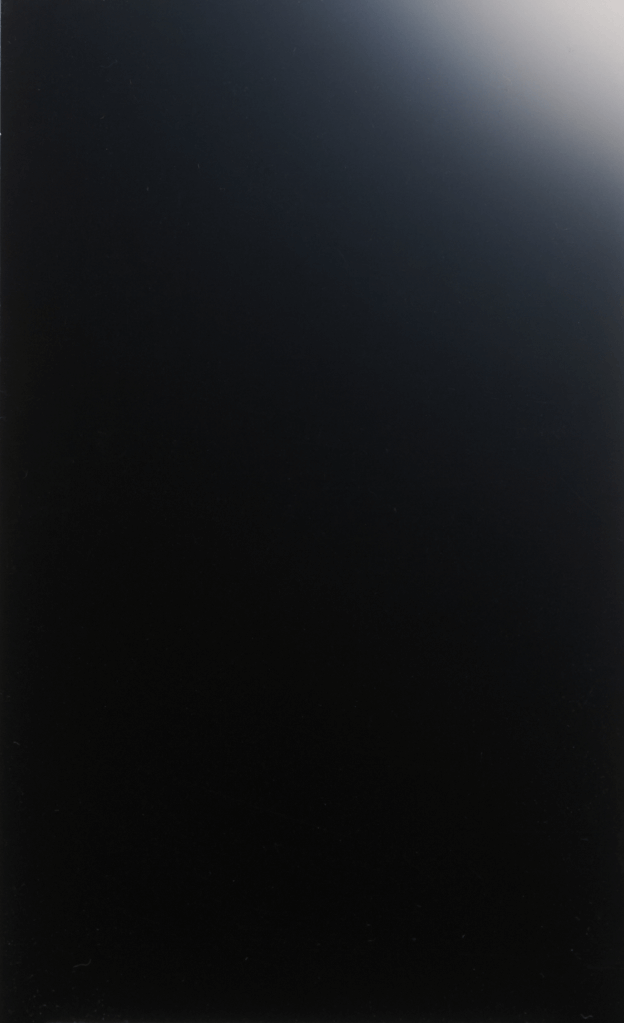

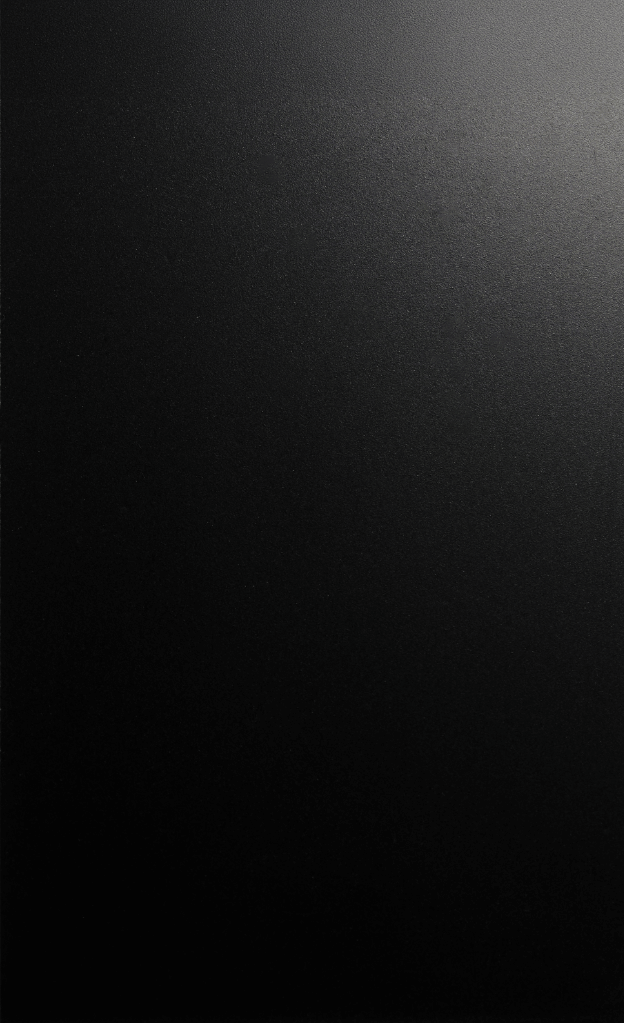

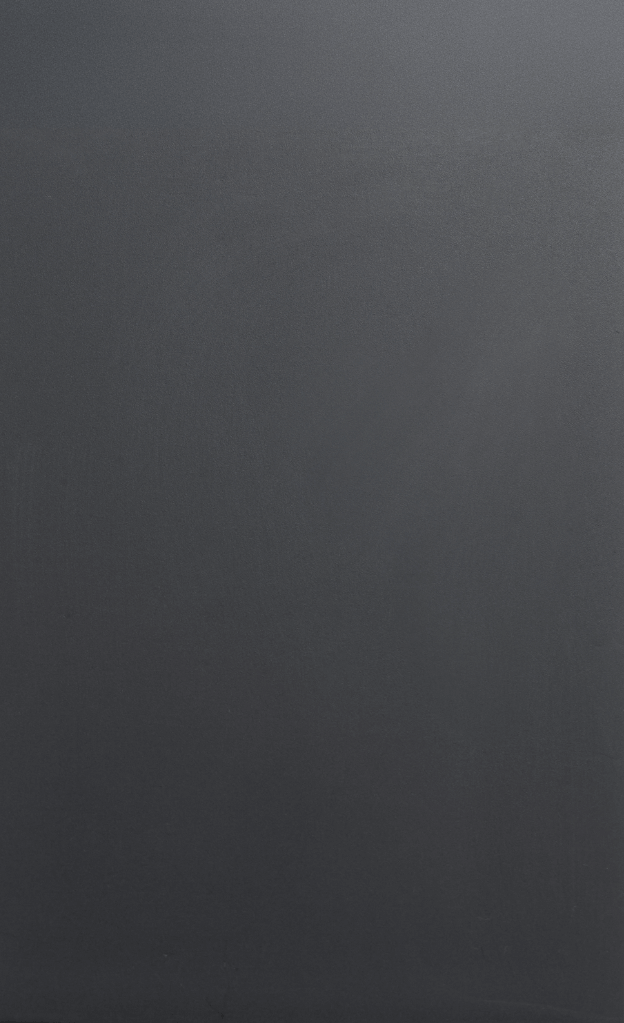

塗膜外観（黒アクリル板）
試験条件
- 各種つや消し剤配合量
- 5PHR
- 基材
- 黒アクリル板
- 塗装条件
- フィルム アプリケーター 4mil (100µm)
- 乾燥条件
- 100℃×20分
- ドライ膜厚
- 18µm～20µm
- FM-14
- FM-30
- 湿式シリカ
- ウレタンビーズ
- 基材黒アクリル板

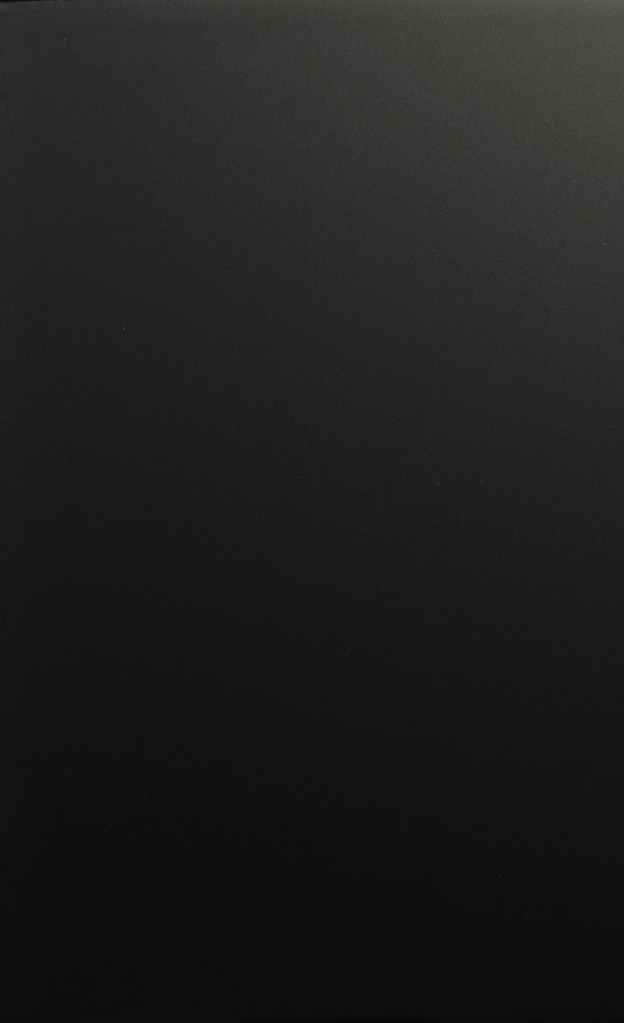

FM-14
基材黒アクリル板
- FM-14
- FM-30
- 湿式シリカ
- ウレタンビーズ
- 基材黒アクリル板
- FM-14
- FM-30
- 湿式シリカ
- ウレタンビーズ
- 基材黒アクリル板
FM-14

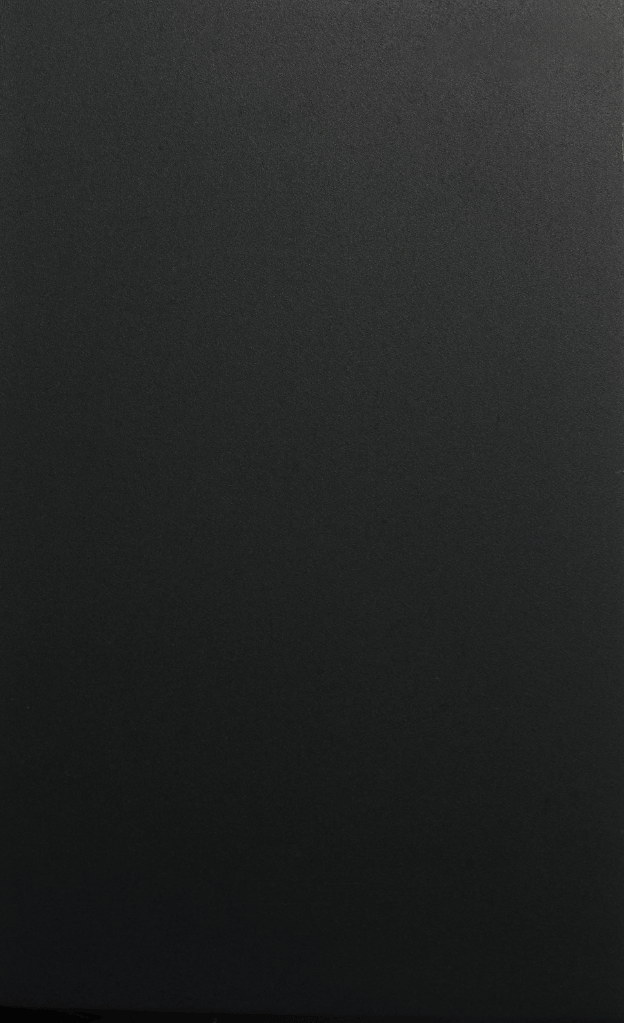

FM-30
- FM-14
- FM-30
- 湿式シリカ
- ウレタンビーズ
- 基材黒アクリル板

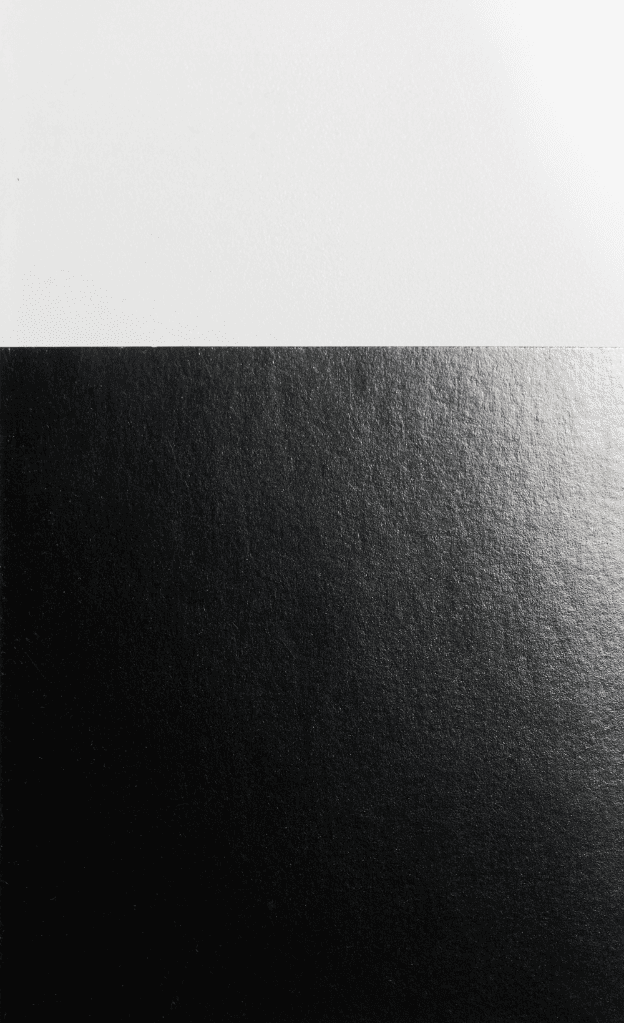

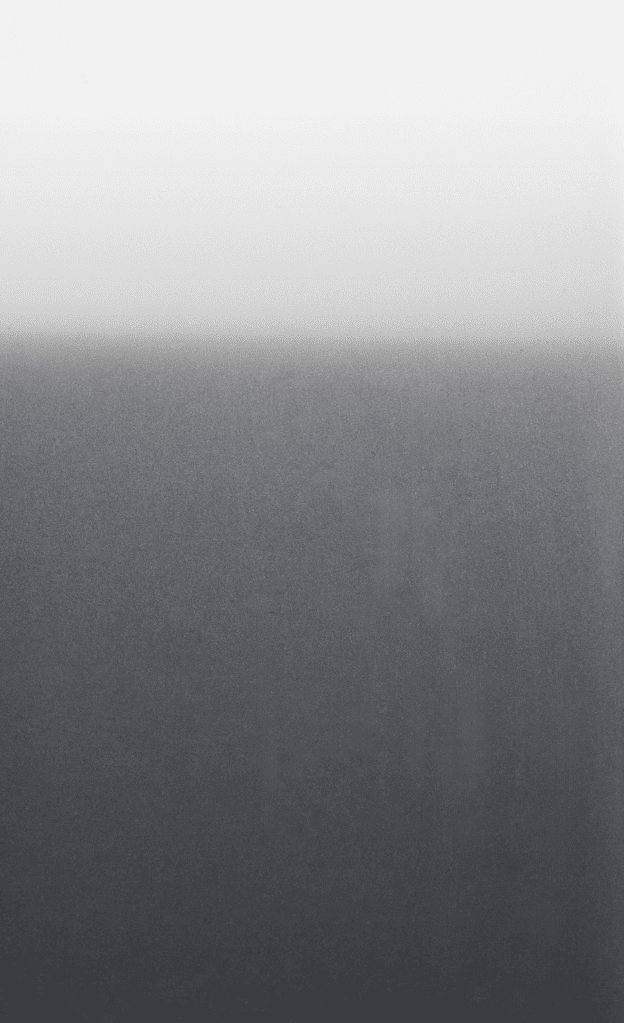

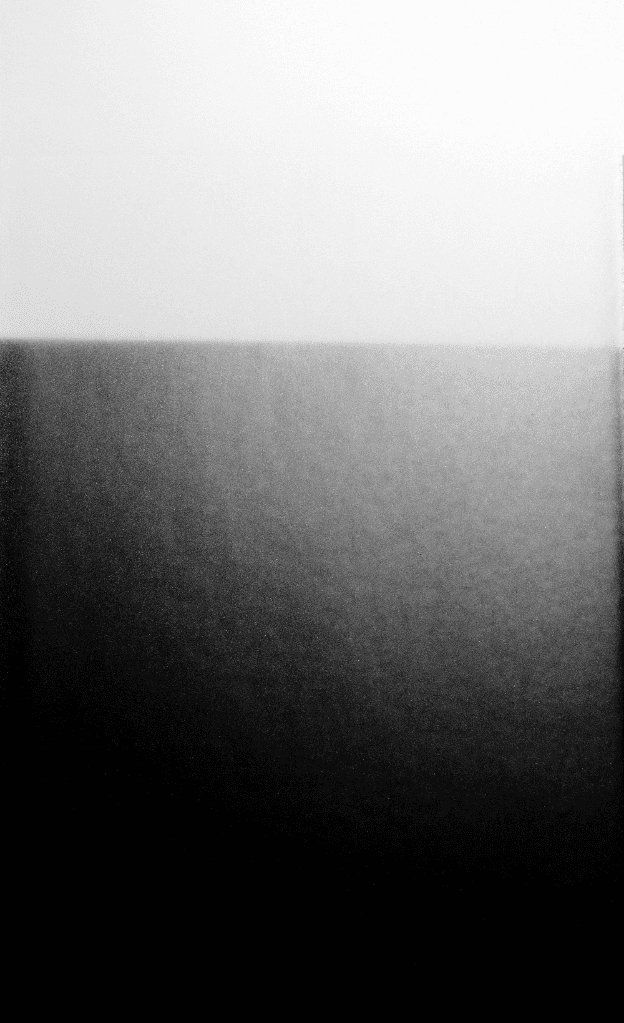

塗膜外観（透明ガラス板／隠ぺい率試験紙上）
試験条件
- 各種つや消し剤配合量
- 5PHR
- 基材
- 透明ガラス板
- 塗装条件
- フィルム アプリケーター 4mil (100µm)
- 乾燥条件
- 100℃×20分
- ドライ膜厚
- 18µm～20µm

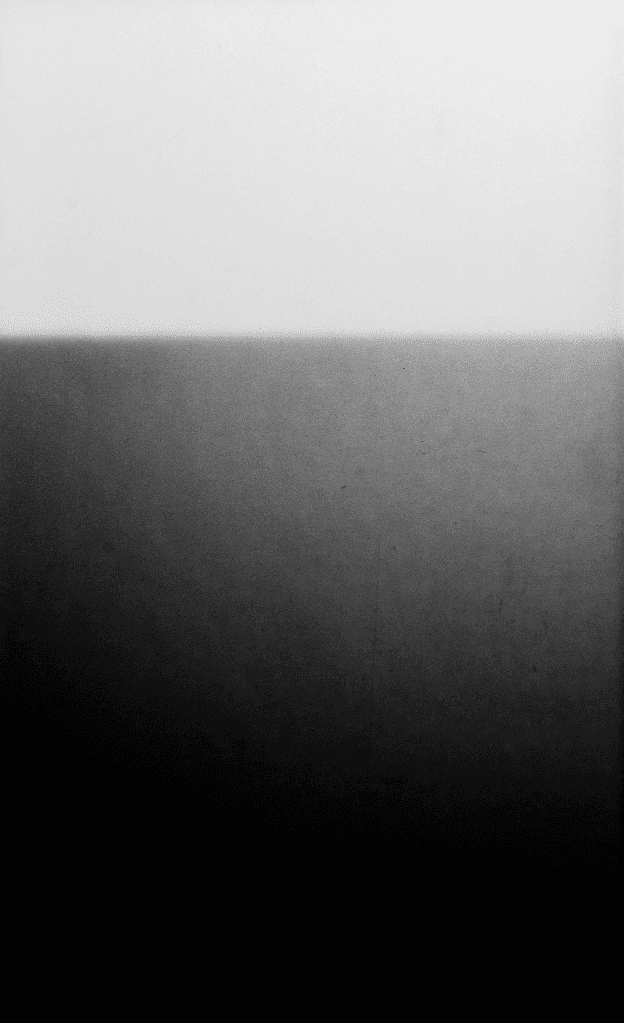

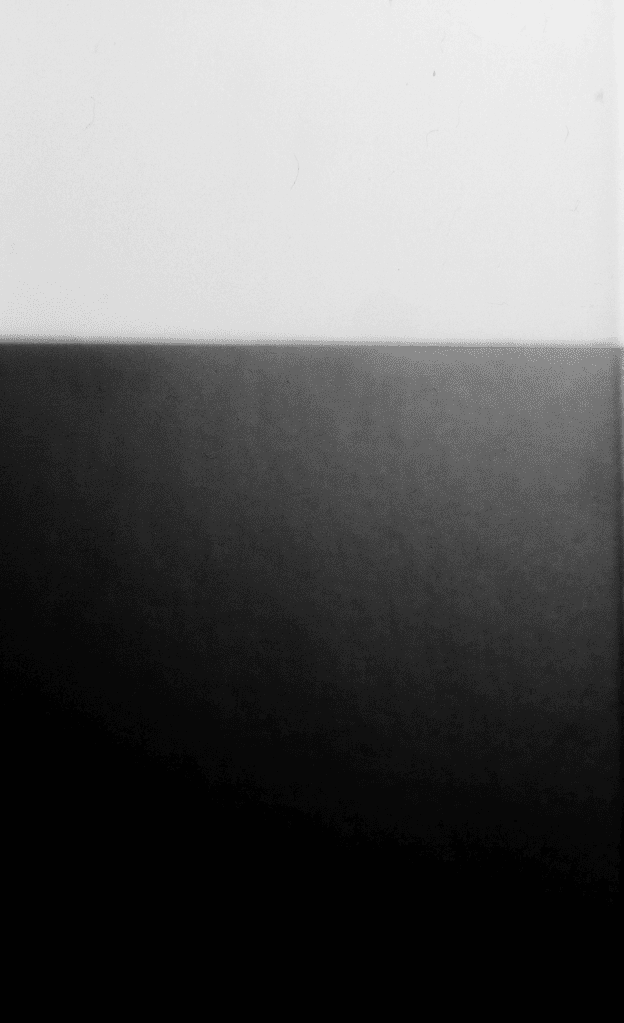

※塗膜外観写真は、隠ぺい率試験紙の上に透明ガラス板を置き撮影したものです。
- FM-14
- FM-30
- 湿式シリカ
- ウレタンビーズ
- 基材黒アクリル板
FM-14
基材黒アクリル板
- FM-14
- FM-30
- 湿式シリカ
- ウレタンビーズ
- 基材黒アクリル板
- FM-14
- FM-30
- 湿式シリカ
- ウレタンビーズ
- 基材黒アクリル板
FM-14
基材黒アクリル板
- FM-14
- FM-30
- 湿式シリカ
- ウレタンビーズ
- 基材黒アクリル板
動摩擦抵抗
試験条件
- 測定器
- Labthink MXD-02 （ISO 8295準拠）
- 荷重
- 500g （ポリプロピレンフィルムでカバー）
FMシリーズは、滑らかで優れた手触り感を得られます。特に、FM-14は、優れた手触り感を有します。
Grade グレード
- FM-14
- 微粒子タイプ（特に、透明性、漆黒性、手触り感に優れる）
- FM-30
- 中粒子タイプ（特に、つや消し性に優れる）
| Grade | FM-14 | FM-30 |
|---|---|---|
| 外観 | 白色微粉末 | |
| 平均粒子径 （Coulter Multisizer3）（μm） | 1.5-2.4 | 3.3-4.2 |
| 比表面積（㎡/g） | 215-295 | |
| 嵩密度（g/L） | 50 | |
| 水分 （乾燥減量法）※1（%） | <8.0 | |
| 吸油量（ml/100g） | 340 | |
| pH（4% スラリー） | 6.0-9.5 | |
| SiO2 ※2（%） | >99.8 | |
| Al（%） | <0.01 | |
| Fe（%） | <0.01 | |
| 紙袋包装重量（kg） | 10 | |
上記数値は代表値であり、保証値ではありません。
※1：工場出荷時 ※2：乾燥後
